تعمیر و عیب‌یابی ربات یاسکاوا، رفع خطا و ارور ربات صنعتی

توقف ناگهانی بازوهای مکانیکی در خط تولید، فرآیند ساخت را مختل کرده و هزینه‌های سنگینی به همراه دارد. ربات‌های صنعتی موتومن (Yaskawa Motoman) به دلیل دقت بالا و طول عمر قطعات، از محبوب‌ترین تجهیزات اتوماسیون هستند؛ اما استهلاک، نوسانات برق یا خطاهای اپراتوری اجتناب‌ناپذیر است. کلید بازگرداندن سریع این سیستم‌ها به مدار تولید، توانایی تفسیر کدهای خطا بر پایه مستندات فنی کمپانی است. در این مقاله از تی‌اس‌روبوت به بررسی عیب‌یابی ربات یاسکاوا، رفع خطاهای رایج سخت‌افزاری و نرم‌افزاری و اصول نگهداری پیشگیرانه کنترلرهایی مانند DX200 و YRC1000 می‌پردازیم.

عیب‌یابی ربات یاسکاوا چگونه انجام می‌شود؟

رفع خرابی ربات صنعتی مسیری سیستماتیک است که از تیچ پندانت (Teach Pendant) آغاز می‌شود. صفحه نمایش پندانت اولین منبع برای فهمیدن اتفاقات درون کنترلر و مانیپولاتور است. هنگام بروز توقف، سیستم یک کد آلارم به همراه توضیح مختصر صادر می‌کند که باید یادداشت شود. بررسی بخش تاریخچه آلارم‌ها (Alarm History) در منوی کنترلر نیز بسیار حیاتی است؛ زیرا تحلیل الگوهای تکراری به شناسایی ریشه اصلی مشکلات کمک می‌کند.

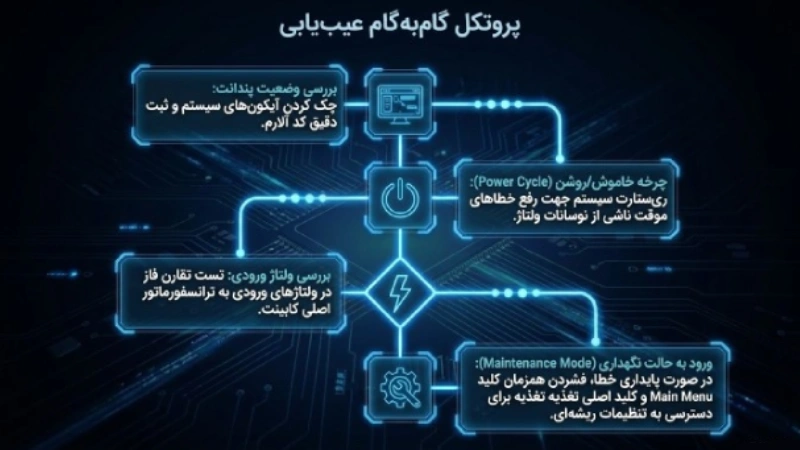

1. گام اول

در گام اول، اپراتور باید وضعیت عملیاتی پندانت را چک کند؛ اطمینان از قرارداشتن کلید در حالت Teach (یا T1)، آزادبودن کلید استاپ اضطراری (E-Stop) و تحلیل آیکون‌های وضعیت سیستم، از اولین اقدامات است. گاهی یک چرخه خاموش و روشن‌کردن کنترلر (Power Cycle) می‌تواند خطاهای موقت ناشی از نوسان ولتاژ را رفع کند. تکنسین باید ولتاژهای فاز ورودی به ترانسفورماتور اصلی کابینت را نیز بررسی کند تا از تقارن فاز مطمئن شود.

2. گام دوم

اگر خطا برطرف نشد، برای دسترسی به تنظیمات ریشه‌ای، باید کنترلر را در حالت نگهداری (Maintenance Mode) راه‌اندازی کرد. این حالت که با فشردن کلید Main Menu همزمان با روشن‌کردن کلید اصلی کنترلر دسترسی‌پذیر است، اجازه می‌دهد کالیبراسیون‌ها را اصلاح، فایل‌های پایه را بازخوانی و عیوب عمیق‌تر را واکاوی کنید.

ابزارهای موردنیاز برای عیب‌یابی ربات یاسکاوا

یاسکاوا نرم‌افزارهای تشخیصی پیشرفته‌ای را برای تیم‌های فنی توسعه داده است مانند:

• نرم‌افزار RobotPro: یک ابزار تعاملی‌ست که با روش پرسش و پاسخ، دستورالعمل‌های گام‌به‌گام تعمیر را برای هر کد خطا ارائه می‌دهد.
• نرم‌افزار DriveWizard Industrial: ابزاری کارآمد برای پایش بلادرنگ جریان، گشتاور، تنظیم پارامترها و بررسی رفتار درایوهای سروو. پایش این نمودارها به شناسایی رفتار غیرعادی درایوها و تحلیل پارامترهای موتور پیش از بروز خرابی کمک می‌کند.
• نرم‌افزار (MotoSim VRC (Virtual Robot Control: بهترین گزینه برای شبیه‌سازی حرکت‌ها، بهینه‌سازی مسیرها و بررسی احتمال برخورد در یک محیط سه بعدی ایمن.
• پلتفرم Yaskawa Cockpit: ابزاری کاربردی برای تحلیل داده‌های عملکردی در بستر اینترنت اشیاء.

علاوه‌بر نرم‌افزار، ابزارهای سخت‌افزاری ساده نیز باید در کیف ابزار تکنسین باشد. یک مولتی‌متر دیجیتال برای اندازه‌گیری ولتاژ منبع تغذیه و باتری‌ها، کابل‌های رابط شبکه برای اتصال لپ‌تاپ به کنترلر و کارت‌های حافظه استاندارد (CF Card یا USB) جهت تهیه نسخه پشتیبان از جمله این موارد هستند. پیش از هرگونه تغییر در تنظیمات، حتماً باید مطابق با راهنمای نگهداری (Maintenance Manual)، یک فایل پشتیبان کامل از فایل‌های سیستم (به ویژه CMOS.BIN) تهیه کنید تا برنامه‌ها پاک نشوند.

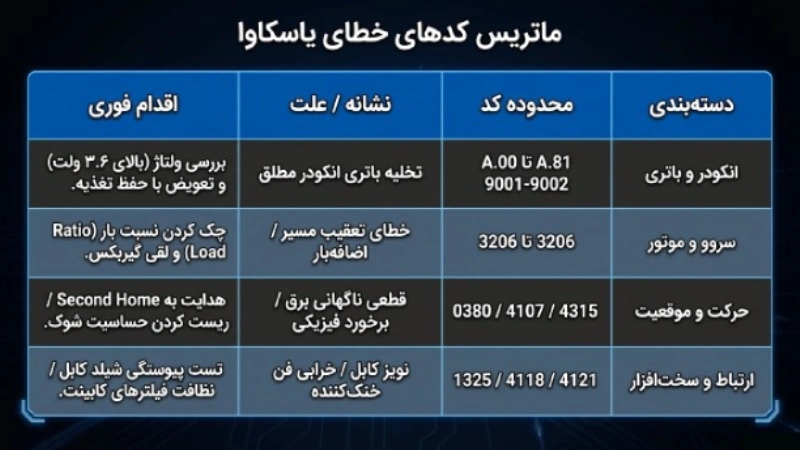

رایج‌ترین خطاهای ربات یاسکاوا و روش‌های رفع آن‌ها

سیستم‌های کنترلی یاسکاوا از کدهای خطای استانداردی استفاده می‌کنند. با این حال، کدهای آلارم بسته به مدل کنترلر (مانند DX200، YRC1000 و سایر نسل‌ها) ممکن است تفاوت‌هایی داشته باشند و تفسیر نهایی همواره باید بر اساس دفترچه راهنمای (Manual) همان دستگاه انجام شود.
خطاهای انکودر و باتری

هشدارهای مربوط به باتری انکودر معمولاً با کدهایی مانند A.00 تا A.81 در درایوها یا کدهای عددی 9001 و 9002 روی پندانت ظاهر می‌شوند که مربوط به تخلیه باتری انکودر مطلق است. ولتاژ این باتری‌ها باید در محدوده استاندارد (معمولاً بالاتر از 3.6 ولت) باشد. روش تعویض این باتری‌ها باید دقیقاً طبق دستورالعمل مدل کنترلر مربوطه انجام شود؛ چرا که قطع‌شدن ناگهانی یا نادرست تغذیه انکودر در طول فرآیند تعویض، ممکن است باعث از دست رفتن اطلاعات موقعیت مطلق مفاصل و در نتیجه نیاز به کالیبراسیون مجدد شود.
خطاهای سروو و موتور

کدهای مربوط به بازه 3200 تا 3206 نشان‌دهنده خطای تعقیب مسیر (Following Error) یا خطای سروو هستند؛ یعنی انکودر موقعیت واقعی را دنبال نمی‌کند. علت اصلی معمولاً اضافه بار (Overload)، گیرکردن مکانیکی مفاصل، لقی شدید در گیربکس‌ها یا خرابی ترمزهای مغناطیسی است. اگر نسبت بار (Load Ratio) در مانیتور بالای 80 درصد باشد، نشان‌دهنده اضافه‌بار قطعی است. برای رفع این مشکل، ابتدا باید وزن ابزار نصب‌شده روی گلویی ربات بررسی شود تا فراتر از ظرفیت مجاز نباشد. سپس مفاصل را از نظر روانی حرکت و ترمزها را از نظر ولتاژ صحیح چک کنید.

خطاهای حرکتی و کالیبراسیون

خطای چک پوزیشن (Check Position) با کدهایی مانند 0380 یا 4107 زمانی صادر می‌شود که بین موقعیت واقعی ربات و موقعیت ثبت‌شده در حافظه تفاوت ایجاد شود. این اتفاق معمولاً پس از قطع ناگهانی برق حین حرکت سریع یا E-Stop رخ می‌دهد. برای رفع آن، باید در حالت Teach به منوی Second Home Position رفته و ربات را به موقعیت مرجع هدایت کنید. همچنین خطای تشخیص برخورد یا همان کلژن دیتکت (Collision Detect) با کد 4315 نشان‌دهنده تشخیص برخورد فیزیکی یا نیروی مقاوم بیش‌ازحد است که باید پس از رفع مانع و بررسی حساسیت شوک (Shock Sens Level)، خطا را ریست کنید.
خطاهای سخت‌افزاری و ارتباطی

کد خطای 1325 نشان‌دهنده خطای ارتباطی (Communication Error) و اختلال میان انکودرها و برد کنترلر اصلی است. این خطا می‌تواند به دلیل آسیب کابل‌های فرمان، شل‌شدن سوکت‌ها یا نویز شدید الکترومغناطیسی ایجاد شود؛ بررسی پیوستگی کابل‌ها با مولتی‌متر و اتصال صحیح شیلد ضروری است. همچنین کدهای 4118 و 4121 مربوط به سیستم خنک‌کننده کابینت کنترلر (Cooling System) هستند. در صورتی که فن‌ها بسوزند یا فیلترهای هوا مسدود شوند، دمای داخل کابینت بالا رفته و کنترلر برای جلوگیری از آسیب، سیستم را متوقف می‌کند.

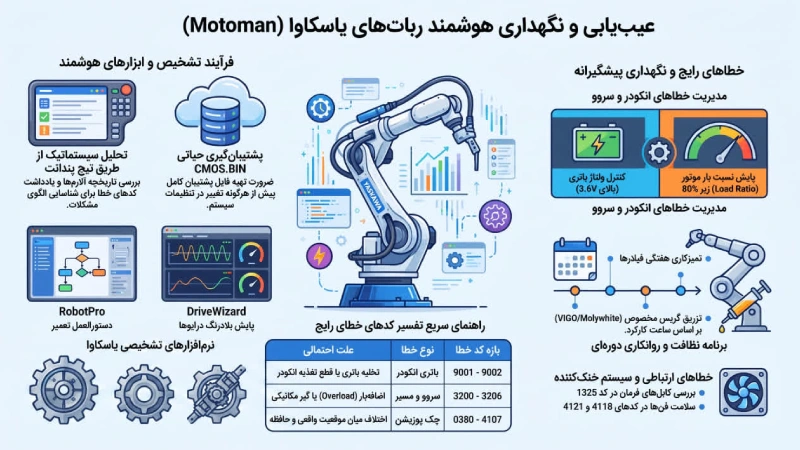

نگهداری ربات یاسکاوا برای جلوگیری از خرابی

نگهداری ربات یاسکاوا طبق برنامه منظم، طول عمر مفید قطعات مکانیکی و بردهای کنترلر را افزایش می‌دهد. این فرآیند باید دقیقاً بر اساس الزامات ذکر شده در دفترچه نگهداری پیشگیرانه (Preventive Maintenance Manual) مربوط به همان مدل اجرا شود.

نظافت دوره‌ای و بازرسی چشمی از اقدامات اولیه است. تمیزکاری هفتگی فیلترها با هوای فشرده خشک، مانع از داغ‌شدن بردهای حساس کنترلر می‌شود. همچنین بازرسی چشمی کابل‌های منعطف در مفاصل اصلی اهمیت زیادی دارد؛ زیرا هرگونه ساییدگی روی عایق کابل‌ها می‌تواند منجر به اتصالی و خرابی‌های سنگین شود.

سیستم روانکاری مفاصل نیز بخش حیاتی دیگری‌ست. گیربکس‌های مفاصل ربات برای کارکرد نرم، نیاز به گریس مخصوص یاسکاوا (مانند VIGO یا Molywhite بسته به مدل مانیپولاتور) دارند. تزریق گریس باید در فواصل مشخص و بر اساس ساعت کارکرد دستگاه انجام شود. استفاده از گریس‌های غیراستاندارد یا تزریق بیش‌ازحد آن می‌تواند باعث افزایش اصطکاک داخلی، داغ‌شدن موتورها و سوختن درایوها شود. همچنین تست سالانه ولتاژ باتری‌ها و تعویض به موقع آن‌ها، از گم‌شدن اطلاعات موقعیت ربات جلوگیری می‌کند.

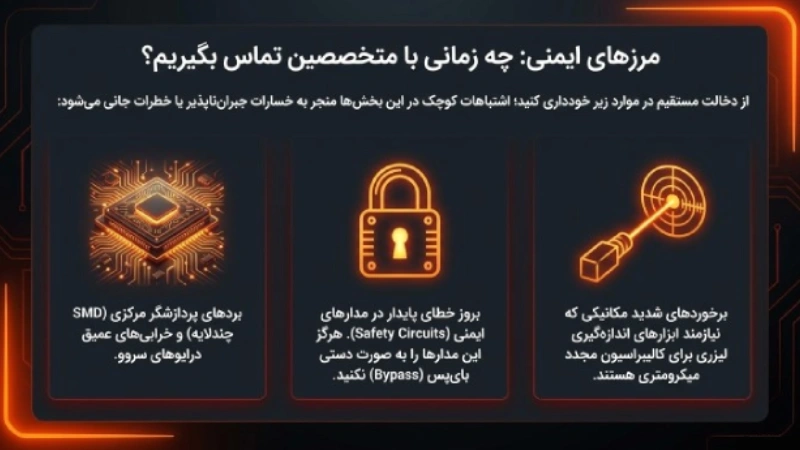

چه زمانی باید برای تعمیر ربات یاسکاوا از متخصص کمک بگیریم؟

برخی شرایط تخصصی وجود دارند که دخالت افراد غیرحرفه‌ای در آن‌ها آسیب‌های جبران‌ناپذیری به بار می‌آورد. سیستم‌های اتوماسیون صنعتی به شدت حساس هستند و کوچک‌ترین اشتباه در سیم‌کشی یا تنظیم پارامترها می‌تواند به سوختن بردهای گران‌قیمت یا حتی ایجاد خطرات جانی منجر شود.

یکی از این موارد، بروز مشکلات سخت‌افزاری در درایوهای سروو، نویز شدید در سیگنال انکودر، یا خرابی بردهای پردازش مرکزی کنترلر است. عیب‌یابی بردهایی که از قطعات SMD چندلایه تشکیل شده‌اند، نیاز به تجهیزات تست پیشرفته و دانش تخصصی الکترونیک صنعتی دارد. همچنین در صورت بروز خطاهای پایدار در مدارهای ایمنی ربات (Safety Circuits)، به هیچ وجه نباید به صورت دستی اقدام به حذف یا دور زدن این مدارها کرد.

علاوه بر این، پس از برخوردهای شدید مکانیکی که ممکن است مفاصل ربات دچار انحراف‌های میکرومتری شده باشند، کالیبراسیون مجدد ربات کار ساده‌ای نخواهد بود و به ابزارهای اندازه‌گیری لیزری نیاز است. اگر با خطاهای پیچیده‌ای مواجه شده‌اید که با ریست‌های استاندارد برطرف نمی‌شوند، ورود تکنسین متخصص الزامی است.

جمع‌بندی

موفقیت در عیب‌یابی ربات یاسکاوا و حفظ پایداری خط تولید، به تحلیل دقیق کدهای آلارم بر اساس دفترچه راهنمای رسمی دستگاه (Yaskawa Manuals) و وفاداری به برنامه نگهداری پیشگیرانه بستگی دارد. هرگز بدون تهیه فایل CMOS.BIN تغییرات سخت‌افزاری را آغاز نکنید و فرآیند تعویض باتری انکودرها را مطابق دستورالعمل سازنده پیش ببرید تا موقعیت مفاصل از دست نرود. در صورت بروز آلارم‌های پیچیده در مدارهای ایمنی یا خطاهای مکرر سخت‌افزاری، به جای آزمون و خطا از تخصص تکنسین‌های مجرب اتوماسیون بهره بگیرید. برای دریافت مشاوره‌های تخصصی، تست‌های دوره‌ای و تعمیرات اساسی ربات‌های خود می‌توانید به وب‌سایت تی‌اس‌روبوت مراجعه کنید تا از خدمات تیم ما بهره‌مند شوید.
