افزایش سرعت، بهینهسازی هزینههای جاری و حذف خطاهای انسانی، همواره دغدغه اصلی مدیران صنایع پویا بوده است. در مسیر تحول دیجیتال کارخانهها، سیستمهای جابهجایی خودکار موسوم به ربات Pick and Place، به عنوان یکی از پرکاربردترین ابزارهای اتوماسیون شناخته میشوند. این تجهیزات هوشمند با تغییر ساختار سنتی خطوط تولید، دقت و راندمان فرآیندها را به طرز چشمگیری ارتقا میدهند.
مجموعه تخصصی تی اس روبوت، به عنوان پیشگام ارائه راهکارهای نوین رباتیک، آماده است تا با طراحی و اجرای بهینهترین سیستمهای اتوماسیون، شما را در این مسیر یاری کند. در این مقاله به بررسی جامع عملکرد، انواع و جزئیات فنی این فناوری جریانساز میپردازیم.
ربات Pick and Place چیست و چگونه کار میکند؟
در تعریف ساده، این سیستم یک مکانیزم اتوماتیک است که اشیاء را از یک نقطه مشخص برمیدارد و با جهتگیری و سرعت معین در نقطهای دیگر قرار میدهد. این فرآیند به ظاهر ساده، در لایههای فنی خود از الگوریتمهای پیچیده و سنسورهای پیشرفته بهره میبرد. در واقع ماشین Pick and Place با تکیه بر هماهنگی دقیق میان سختافزار و نرمافزار کار میکند.

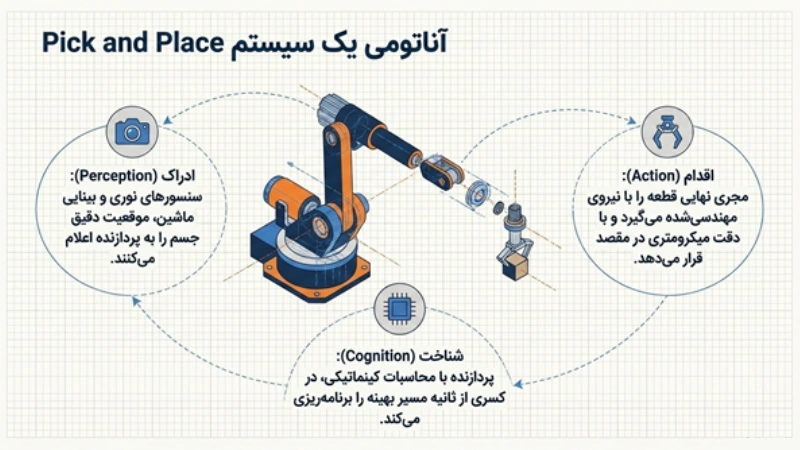

فرآیند کار با شناسایی قطعه آغاز میشود. سنسورهای نوری یا سیستمهای بینایی ماشین، موقعیت دقیق جسم را به پردازنده اعلام میکنند. سپس بازوی رباتیک با محاسبات کینماتیکی مسیر بهینه را مشخص کرده و به سمت هدف حرکت میکند. ابزار انتهای بازو، قطعه را با نیروی مناسب میگیرد و آن را به مقصد نهایی منتقل میکند. این چرخه که ممکن است در کسری از ثانیه انجام شود، بدون خستگی و با دقت میکرومتری به دفعات تکرار میشود.
کاربردهای ربات Pick and Place در صنعت

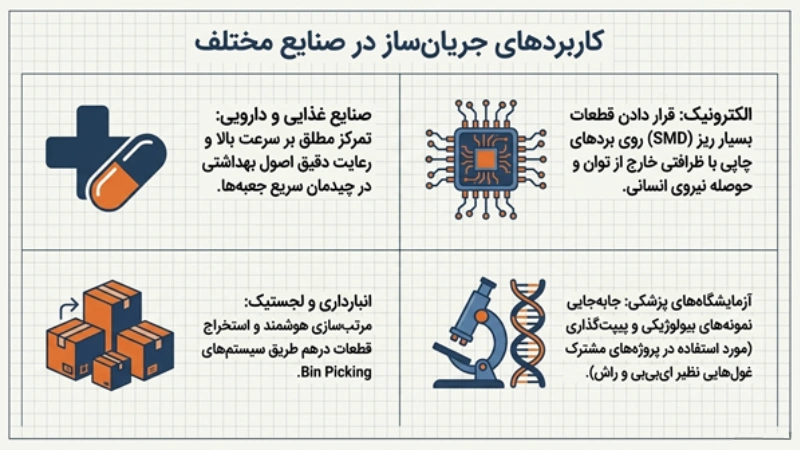

استفاده از این فناوری در بخشهای مختلف تولید، بستهبندی و آزمایشگاهی رواج دارد. در صنایع غذایی و دارویی، به دلیل نیاز به سرعت بالا و رعایت اصول بهداشتی، این رباتها وظیفه چیدمان سریع محصولات در جعبهها را بر عهده دارند. در صنایع الکترونیک، قراردادن قطعات بسیار ریز روی بردهای چاپی با ظرافت فوقالعادهای انجام میشود که خارج از توان و حوصله نیروی انسانی است.
کاربرد دیگر این تجهیزات در سیستمهای انبارداری هوشمند و فرآیند Bin Picking است. در این فرآیند، قطعات مختلف به صورت درهم در یک جعبه بزرگ ریخته شدهاند. ربات با استفاده از دوربینهای سه بعدی و مدلهای تخمین ژست، قطعه مناسب را تشخیص داده، جهت آن را تحلیل کرده و آن را برمیدارد. همچنین در حوزه آزمایشگاههای پزشکی، این سیستمها برای جابهجایی ظریف نمونههای بیولوژیکی، کار با لولههای آزمایش و انجام عملیات دقیقی مانند پیپتگذاری استفاده میشوند تا سرعت تشخیصهای پزشکی به حداکثر برسد.
انواع ربات Pick and Place صنعتی و ساختار متمایز آنها

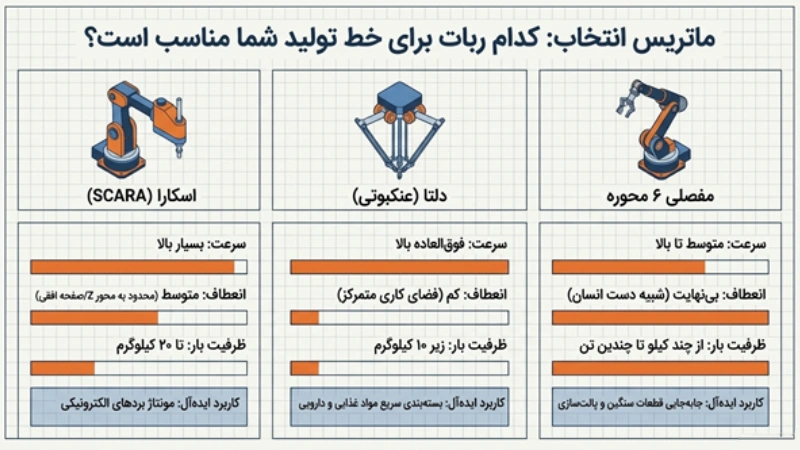

این رباتها بسته به نوع نیاز خط تولید، سرعت مورد انتظار و فضای فیزیکی کارگاه در مدلهای گوناگون طراحی و ساخته میشوند. شناخت ویژگیهای متمایز هر مدل به شما کمک میکند تا مناسبترین ربات Pick and Place صنعتی را برای اهداف خط تولید خود برگزینید. برای درک سریع و مقایسه دقیقتر، مشخصات فنی و کاربرد سه مدل اصلی این فناوری در جدول زیر خلاصه شده است:
| نوع ربات | سرعت | انعطافپذیری حرکتی | ظرفیت حمل بار (Payload) | بهترین کاربرد صنعتی |
| اسکارا (SCARA) | بسیار بالا | متوسط (محدود به صفحه افقی و محور Z) | کم تا متوسط (معمولاً تا 20 کیلوگرم) | مونتاژ بردهای الکترونیکی و چیدمان سریع قطعات ریز |
| دلتا (Delta) | فوقالعاده بالا (عنکبوتی) | کم (محدود به فضای کاری متمرکز) | بسیار کم (معمولاً زیر 10 کیلوگرم) | بستهبندی سریع مواد غذایی و دارویی در خطوط پرسرعت |
| مفصلی ۶ محوره | متوسط تا بالا | بینهایت (حرکت شبیه به دست انسان) | بسیار زیاد (از چند کیلوگرم تا چندین تن) | جابهجایی قطعات سنگین، پالتسازی و جوشکاری در زوایای سخت |
مزایای استفاده از ربات Pick and Place
بهرهگیری از این سیستمها مزایای اقتصادی و عملیاتی متعددی به همراه دارد که توجه به آنها برای مدیران کارخانهها سودمند است؛ مانند:
- کاهش زمان چرخه تولید و افزایش نرخ خروجی: رباتها بدون خستگی در چندین شیفت متوالی با سرعت بالا کار میکنند. این ثبات عملیاتی، نرخ تولید را کاملاً پیشبینیپذیر کرده و حجم خروجی روزانه را به شدت افزایش میدهد.
- حذف خطاهای انسانی: انجام فعالیتهای تکراری تمرکز انسان را فرسوده میکند. این سیستمها با تکرارپذیری فوقالعاده، خطاهایی مانند چیدمان اشتباه یا آسیب فیزیکی به محصول در حین جابهجایی را به صفر میرسانند.
- ارتقای ایمنی محیط کار: واگذاری کارهای سخت و خطرناک مانند جابهجایی قطعات داغ، سنگین یا کار در محیطهای آلوده به ماشین، آمار حوادث کارگاهی را کاهش داده و از سلامت کارکنان محافظت میکند.
- انعطافپذیری بالا در تغییر خط تولید: این سیستمها کاملاً برنامهپذیر هستند. در صورت تغییر ابعاد محصول، نیازی به تغییرات سختافزاری سنگین نیست و سازگاری با محصول جدید تنها با تغییر نرمافزار انجام میشود.
- بازگشت سریع سرمایه: هزینههای اولیه خرید ربات با کاهش ضایعات، بهینهسازی مصرف انرژی و افزایش سرعت جبران میشود. متوسط بازگشت سرمایه در پروژههای اتوماسیون مدرن حدود 1.3 سال تخمین زده میشود.
تفاوت ربات Pick and Place با سایر رباتهای صنعتی

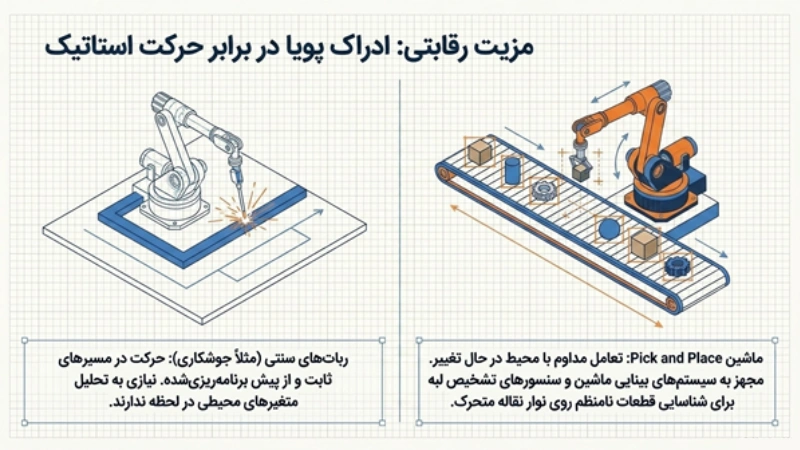

شاید این پرسش مطرح شود که تفاوت این سیستم با سایر رباتهای صنعتی مانند رباتهای جوشکار یا رنگپاش چیست؟ پاسخ اصلی در نوع ابزار انتهای بازو و تمرکز بر ادراک پویا نهفته است. رباتهای جوشکاری معمولاً در مسیرهای ثابت و از پیش برنامهریزیشده حرکت میکنند و نیازی به تحلیل متغیرهای محیطی در لحظه ندارند.
در مقابل، یک ربات پیک اند پلیس باید به صورت مداوم با محیط در حال تغییر تعامل داشته باشد. این رباتها به سیستمهای بینایی ماشین و سنسورهای تشخیص لبه مجهز هستند تا بتوانند موقعیت قطعاتی را که ممکن است به صورت نامنظم روی نوار نقاله قرار گرفته باشند، شناسایی کنند. این سطح از انطباقپذیری پتانسیل بالایی را برای فرآیندهای متغیر فراهم میسازد.
مبانی فنی و کینماتیک حرکت در ماشین Pick and Place
طراحی و برنامهنویسی یک ربات جابهجایی قطعات نیازمند هماهنگی ظریف مهندسی مکانیک، مهندسی کنترل و هوش مصنوعی است. برای درک راحتتر، مبانی فنی این سیستمها را به سادهترین شکل ممکن بررسی میکنیم:
هندسه حرکت و کنترل جهت (کینماتیک تفاضلی و ژاکوبین)
مفاهیم ریاضی در رباتیک به ما کمک میکنند تا متوجه شویم مفاصل ربات چطور حرکت کنند تا نوک بازو دقیقاً روی قطعه قرار بگیرد. محاسبات تفاضلی با ابزاری به نام ژاکوبین (یک ماتریس ریاضی برای تبدیل سرعت چرخش موتورهای ربات به سرعت خطی حرکت دست آن در فضا) کمک میکند ربات حتی در فضاهای شلوغ صنعتی نیز بدون انحراف از مسیر، مستقیماً به سمت هدف حرکت کند.
برنامهریزی مسیر هوشمند و هوش مصنوعی فیزیکی
الگوریتمهای مسیرپذیری مانند سیستم درختی به ربات یاد میدهند چطور از برخورد با موانع فیزیکی خط تولید اجتناب کند. علاوهبراین، در اتوماسیون مدرن از هوش مصنوعی فیزیکی استفاده میشود؛ به این معنی که ربات نیازی به نقشهبرداری دستی تمام اشیاء ندارد. این تکنولوژی با پردازش آنی سنسورهای لامسه، به ربات اجازه میدهد اجسام حساس (مانند قطعات شیشهای یا ظروف آزمایشگاهی) را با نیروی کاملاً کنترلشده و بدون خطر شکستن جابهجا کند.
چالش پردازش ابری اطلاعات سه بعدی
سنسورهای نوری و دوربینها در هر ثانیه میلیونها نقطه از محیط اطراف نقشه برداری میکنند. پردازش بلادرنگ این حجم انبوه از دادهها برای تشخیص دقیق موانع کوچک، از مهمترین بخشهای محاسباتی مهندسی رباتیک نوین است که به پردازندههای بسیار سریع نیاز دارد.
چگونه ربات Pick and Place مناسب انتخاب کنیم؟
انتخاب نادرست تجهیزات اتوماسیون میتواند هزینههای سنگینی را به مجموعه شما تحمیل کند. برای خرید و راهاندازی یک سیستم کارآمد، باید معیارهای مشخصی را ارزیابی کنید. ابتدا وزن قطعات را بسنجید، چرا که ظرفیت حمل بار ربات باید متناسب با سنگینترین قطعه تولیدی شما باشد. محدوده دسترسی فیزیکی ربات نیز اهمیت زیادی دارد؛ بازوی ربات باید بتواند تمام نقاط مورد نیاز روی نوار نقاله و جعبههای بستهبندی را پوشش دهد.
علاوه بر این، سرعت مورد نیاز خط تولید و نرخ چرخه حرکتی ربات باید با هم همخوانی داشته باشند. در نهایت، نوع سنسورهای بینایی و سازگاری آنها با ابعاد قطعات را بررسی کنید تا فرآیند تشخیص به درستی انجام شود.
نگهداری و سرویس ربات Pick and Place
هر سیستم مکانیکی و الکترونیکی برای حفظ کارایی خود به مراقبتهای دورهای نیاز دارد. برنامه نگهداری این رباتها شامل بازرسیهای منظم روزانه، هفتگی و سالانه است. در گام اول، روانکاری مفاصل و بررسی وضعیت کابلهای ارتباطی باید به صورت مداوم انجام شود تا از سایش و پارگی ناگهانی قطعات جلوگیری گردد.
کالیبراسیون دورهای سیستمهای بینایی و دوربینها نیز ضرورت دارد، زیرا تکانهای مداوم خط تولید ممکن است زاویه دید دوربینها را تغییر داده و دقت ربات را کاهش دهد. همچنین تمیز نگهداشتن ابزار انتهای بازو، به ویژه در گریپرهای مکشی که با گرد و غبار سروکار دارند، از افت کیفیت عملکرد سیستم جلوگیری میکند.
جمعبندی
فناوری رباتهای جابهجایی قطعات دیگر یک انتخاب تجملاتی برای کارخانهها نیست، بلکه به یک ضرورت برای بقا در بازار پررقابت امروز تبدیل شده است. تلفیق هوش مصنوعی فیزیکی با سیستمهای بینایی ماشین، این ابزارها را از انجام کارهای تکراری فراتر برده و به آنها توانایی تصمیمگیری در لحظه را بخشیده است. با سرمایهگذاری هوشمندانه روی این تجهیزات و همکاری با متخصصان مجرب در این حوزه، میتوانید بهرهوری کارگاه خود را ارتقا داده و مسیر رشد کسبوکار خود را هموار سازید. اگر برای اتوماسیون خط تولید خود آمادهاید، همین حالا برای دریافت مشاوره تخصصی و استعلام قیمت از طریق شماره زیر با کارشناسان ما در ارتباط باشید.
