نرمافزار شبیهسازی یاسکاوا MotoSim EG-VRC یکی از قدرتمندترین ابزارهای برنامهنویسی آفلاین و شبیهسازی سهبعدی برای رباتهای صنعتی Yaskawa Motoman است که به مهندسان این امکان را میدهد که سیستمهای رباتیک پیچیده را قبل از اجرای واقعی، بهصورت دقیق مدلسازی، برنامهنویسی و بررسی کنند.

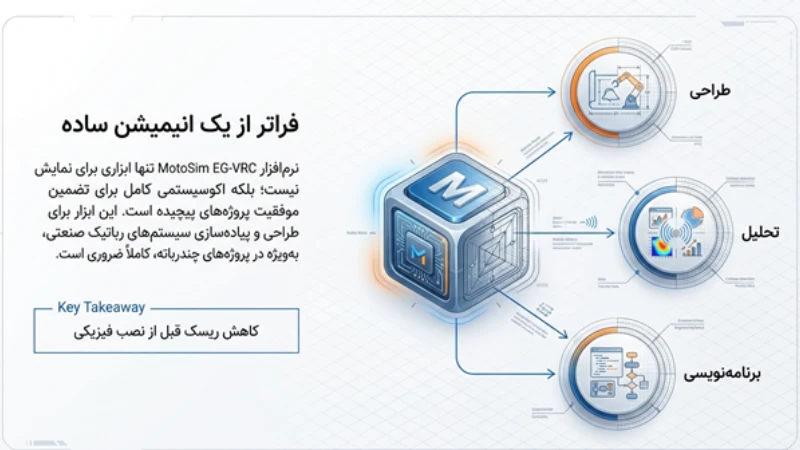

جایگاه MotoSim EG-VRC در اکوسیستم رباتهای Yaskawa
yaskawa motosim EG-VRC بهعنوان ابزار رسمی برنامهنویسی آفلاین شرکت Yaskawa، جایگاهی کلیدی در اکوسیستم رباتهای صنعتی Motoman دارد. این نرمافزار صرفاً یک محیط شبیهسازی گرافیکی نیست، بلکه نسخهای مجازی از سیستم کنترلی واقعی ربات را در اختیار کاربر قرار میدهد؛ موضوعی که آن را به پلی مستقیم میان طراحی دیجیتال و اجرای عملی در کارخانه تبدیل میکند.
در MotoSim EG-VRC، منطق کنترلی، محدودیتهای حرکتی، ساختار محورها و حتی رفتار نرمافزاری کنترلر، دقیقاً مطابق با کنترلرهای واقعی Yaskawa مانند DX200، DX100، FS100 و NX100 شبیهسازی میشود. همین یکپارچگی عمیق باعث میشود برنامههایی که در محیط آفلاین ایجاد میشوند، از نظر ساختار و عملکرد، بیشترین سازگاری ممکن را با ربات واقعی داشته باشند.
از سوی دیگر، استفاده از زبان برنامهنویسی استاندارد INFORM در این نرمافزار باعث میشود مهندسان بتوانند بدون یادگیری زبان یا محیط جدید، برنامههای ربات را توسعه داده و آنها را مستقیماً به کنترلر واقعی منتقل کنند. این هماهنگی نرمافزاری، فرآیند آموزش، عیبیابی و توسعه پروژههای رباتیک را به شکل قابلتوجهی سادهتر میکند.
به طور کلی، MotoSim EG-VRC نه بهعنوان یک ابزار جانبی، بلکه بهعنوان بخشی جداییناپذیر از چرخه طراحی، برنامهنویسی و راهاندازی رباتهای Yaskawa شناخته میشود؛ ابزاری که امکان تصمیمگیری دقیقتر و اجرای مطمئنتر پروژههای صنعتی را فراهم میکند.

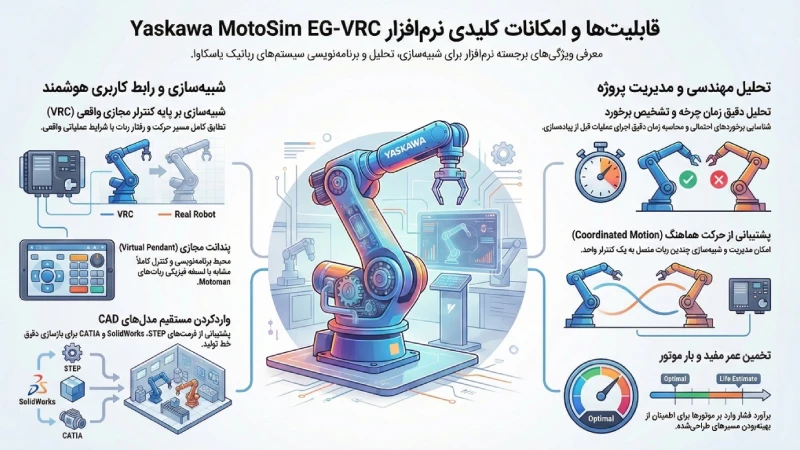

قابلیتها و امکانات کلیدی نرمافزار yaskawa motosim EG-VRC
نرمافزار شبیهسازی یاسکاوا MotoSim EG-VRC مجموعهای جامع از ابزارهای شبیهسازی، تحلیل و برنامهنویسی را در اختیار کاربران قرار میدهد که برای طراحی و پیادهسازی سیستمهای رباتیک صنعتی، بهویژه در پروژههای پیچیده و چندرباته، کاملاً ضروریاند. در ادامه، مهمترین قابلیتهای این نرمافزار را بهصورت دستهبندیشده به شما معرفی خواهیم کرد.
1. شبیهسازی سهبعدی دقیق بر پایه کنترلر واقعی
MotoSim EG-VRC با بهرهگیری از کنترلر مجازی واقعی (VRC)، امکان شبیهسازی حرکت رباتها را بر اساس مدل کینماتیکی و منطق کنترلی واقعی فراهم میکند. این ویژگی باعث میشود مسیر حرکت، توالی دستورات و رفتار دینامیکی ربات در محیط شبیهسازی، بیشترین تطابق ممکن را با شرایط عملیاتی واقعی داشته باشد.
2. پندانت مجازی با عملکردی مشابه کنترلر فیزیکی
یکی از قابلیتهای شاخص این نرمافزار، وجود پندانت مجازی (Virtual Pendant) است که از نظر ظاهر و عملکرد، کاملاً مشابه پندانت رباتهای Motoman طراحی شده است. تمامی منوها، کلیدها و توابع کنترلی در این محیط در دسترس بوده و کاربر میتواند بدون نیاز به ربات واقعی، برنامهنویسی و تست دستورات را انجام دهد.
3. تحلیل حرکت، زمان چرخه و تشخیص برخورد
yaskawa motosim EG-VRC ابزارهای تحلیلی متعددی را برای بررسی عملکرد سیستم ارائه میدهند. کاربران میتوانند:
- محدوده دسترسی ربات (Reach Study) را بررسی کنند.
- زمان اجرای عملیاتها (Cycle Time) را تحلیل کنند.
- برخورد احتمالی بین رباتها، ابزارها و تجهیزات محیطی را با استفاده از Collision Detection شناسایی کنند.
این قابلیتها نقش مهمی در کاهش خطاهای طراحی و جلوگیری از مشکلات اجرایی دارند.
4. پشتیبانی از پروژههای چندرباته و حرکت هماهنگ
برخلاف بسیاری از نرمافزارهای شبیهسازی، MotoSim EG-VRC امکان اتصال چندین ربات به یک کنترلر واحد را فراهم میکند. این قابلیت اجازه میدهد حرکت هماهنگ (Coordinated Motion) بین رباتها یا بین ربات و محورهای خارجی بهصورت دقیق شبیهسازی و بررسی شود؛ موضوعی که در خطوط تولید پیشرفته اهمیت زیادی دارد.
5. واردکردن مستقیم مدلهای CAD صنعتی
این نرمافزار از واردکردن مدلهای سهبعدی طراحیشده در نرمافزارهای CAD رایج مانند SolidWorks، CATIA و فرمتهای STEP پشتیبانی میکند. با این قابلیت، کاربران میتوانند چیدمان واقعی خط تولید، ابزارها و قطعات کار را در محیط شبیهسازی بازسازی کرده و تصمیمگیریهای مهندسی دقیقتری انجام دهند.
6. برآورد بار موتور و تخمین عمر مفید ربات
نرمافزار شبیهسازی یاسکاوا MotoSim EG-VRC این امکان را فراهم میکند که پس از بازپخش شبیهسازی، بار واردشده به موتورها و همچنین عمر مفید تخمینی اجزای مکانیکی ربات مورد بررسی قرار گیرد. این قابلیت به مهندسان کمک میکند تا قبل از اجرا، از مناسببودن طراحی مسیرها و شرایط کاری ربات اطمینان پیدا کنند.
مزایای نرمافزار شبیهسازی یاسکاوا MotoSim EG-VRC
بهکارگیری نرمافزار MotoSim EG-VRC در پروژههای صنعتی، تنها به بهبود فرآیند برنامهنویسی محدود نمیشود، بلکه تأثیر مستقیمی روی زمان اجرا، ایمنی، کیفیت طراحی و هزینههای نهایی پروژه دارد. در جدول زیر، مهمترین مزایای استفاده از این نرمافزار و تأثیر هرکدام بر پروژههای رباتیک را بررسی کردهایم.
| مزیت | توضیح |
| کاهش زمان برنامهنویسی و راهاندازی خط تولید | با استفاده از برنامهنویسی آفلاین (OLP)، بخش عمدهای از آموزش و توسعه برنامهها قبل از نصب فیزیکی انجام میشود و زمان توقف خط تولید (Downtime) به حداقل میرسد. |
| کاهش ریسکهای اجرایی و خطاهای انسانی | شبیهسازی کامل حرکت رباتها و تجهیزات جانبی امکان شناسایی زودهنگام برخوردها، محدودیتهای حرکتی و ناهماهنگیهای کنترلی را فراهم میکند. |
| افزایش ایمنی اپراتورها و تجهیزات | تست و آموزش برنامهها بدون حضور فیزیکی اپراتور در کنار ربات واقعی انجام میشود و خطرات ناشی از حرکتهای ناخواسته کاهش مییابد. |
| بهبود کیفیت طراحی و تصمیمگیری مهندسی | بررسی دقیق چیدمان سلول رباتیک، تحلیل زمان چرخه و ارزیابی بار واردشده به رباتها، انتخاب بهترین سناریوی اجرایی را قبل از نصب ممکن میسازد. |
| کاهش هزینههای کلی پروژه | کاهش زمان راهاندازی، جلوگیری از آسیب به تجهیزات و بهینهسازی عملکرد رباتها، در نهایت منجر به کاهش هزینههای مستقیم و غیرمستقیم پروژه میشود. |
الزامات سختافزاری، نرمافزاری و محدودیتهای yaskawa motosim EG-VRC
برای اجرای صحیح و پایدار نرمافزار MotoSim EG-VRC، رعایت بعضی پیشنیازهای سختافزاری و نرمافزاری ضروریست. آشنایی با این الزامات و محدودیتها به کاربران کمک میکند تا قبل از نصب و استفاده، بستر مناسبی برای اجرای پروژههای شبیهسازی فراهم کنند.
1. الزامات سیستمعامل و نرمافزارهای پیشنیاز
نرمافزار MotoSim EG-VRC تنها روی نسخههای مشخصی از سیستمعامل ویندوز قابل اجراست و پیشنیازهای نرمافزاری زیر باید رعایت شوند:
- Microsoft Windows XP (Service Pack 3 – نسخه ۳۲ بیتی)
- Microsoft Windows 7 (نسخههای ۳۲ و ۶۴ بیتی)
- پشتیبانی فقط از نسخههای انگلیسی و ژاپنی ویندوز
- الزام به نصب .NET Framework 3.5 SP1
- ورود به ویندوز در حالت Administrator هنگام نصب نرمافزار
2. حداقل الزامات سختافزاری
برای اجرای پایه نرمافزار و پروژههای ساده، مشخصات سختافزاری زیر توصیه میشود:
- پردازنده Intel Core 2 Duo یا پردازندههای چندهستهای قویتر
- حداقل ۲ گیگابایت حافظه RAM
- حداقل ۱ گیگابایت فضای خالی روی هارد دیسک
- مانیتور با پشتیبانی ویندوز و قابلیت نمایش حداقل ۲۵۶ رنگ
- کارت گرافیک مخصوص کارهای سهبعدی (3D) برای اجرای روان محیط شبیهسازی
3. الزامات سختافزاری پیشرفته برای پروژههای سنگین
در پروژههای پیچیدهتر، نیازهای سختافزاری به شکل قابلتوجهی افزایش پیدا میکند، از جمله در شرایط زیر:
- استفاده از ۴ کنترلر یا بیشتر
- واردکردن فایلهای CAD با حجم بالا
- فعالسازی قابلیت Collision Detection
- شبیهسازی حرکتهای هماهنگ چندرباته
در این موارد، استفاده از سیستمهایی با پردازنده و کارت گرافیک ردهبالا (High-End) به شدت توصیه میشود.
4. کلید سختافزاری (Hardware Key)
یکی از الزامات حیاتی برای اجرای نرمافزار MotoSim EG-VRC، استفاده از کلید سختافزاری USB است:
- نرمافزار بدون اتصال Hardware Key اجرا نخواهد شد.
- کلید باید در تمام مدت استفاده از نرمافزار به پورت USB متصل باشد.
- بعضی قابلیتها و افزونهها نیازمند کلید سختافزاری اختصاصی هستند.
5. نیازمندیهای جانبی و دسترسیها
برای مشاهده خروجیهای شبیهسازی به صورت HTML، دسترسی به اینترنت جهت نصب کنترلهای ActiveX موردنیاز است. بعضی قابلیتها مثل واردکردن فایلهای CAD پیشرفته، نیازمند بستههای افزونه (CadPack) هستند که به صورت جداگانه تهیه میشوند.
6. محدودیتها و نکات مهم در شبیهسازی
با وجود دقت بالای MotoSim EG-VRC، توجه به محدودیتهای ذاتی شبیهسازی ضروریست:
- زمان چرخه و مسیر حرکت ربات در شبیهسازی ممکن است با شرایط واقعی تفاوت جزئی داشته باشد.
- خطاهای ناشی از نصب مکانیکی، تلرانسها و تغییر شکل قطعات در محیط واقعی در شبیهسازی لحاظ نمیشوند.
- نقاط آموزشدادهشده باید پیش از بهرهبرداری نهایی، روی ربات واقعی بررسی و اصلاح شوند.
جمعبندی
نرمافزار شبیهسازی یاسکاوا MotoSim EG-VRC ابزاری قدرتمند برای شبیهسازی و برنامهنویسی آفلاین رباتهای صنعتی Yaskawa است. این نرمافزار با تکیه بر کنترلر مجازی واقعی، امکان طراحی دقیق، کاهش ریسکهای اجرایی و بهینهسازی زمان راهاندازی خطوط تولید را فراهم میکند. استفاده از این نرمافزار در کنار انتخاب صحیح ربات و طراحی اصولی سلول رباتیک، نقش مهمی در موفقیت پروژههای صنعتی دارد.
